應用范圍 SCOPE OF APPLICATION

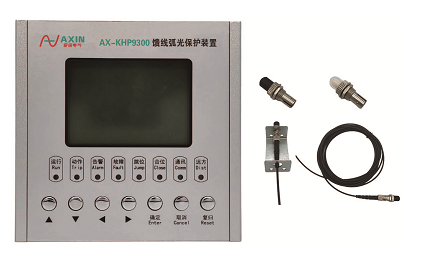

AX-KHP9300 饋線弧光保護裝置主要針對于開關柜本柜內斷路器室及電纜室產生弧光故障的保護。裝置所在開關柜保護電流越限，同時弧光傳感器檢測到被監測區域內有弧光產生弧光保護裝置就會發出跳閘信號跳開所在開關柜。產品除常規弧光保護功能外，還具備過流保護功能以及溫度保護功能。根據需求，裝置可擴展接入測溫傳感器，同時裝置也可以輸出額外的跳閘信號用于驅動外部風機、加熱板等外設配件。產品廣泛應用于 220KV 及以下電力系統中。

產品特點 PRODUCT.FEATURES

- 支持純弧光告警純弧光跳閘、弧光和電流雙判據跳閘設定。

- 單弧光動作≤ 7ms，雙判據動作≤ 15ms。

- 弧光發生點可定位。

- 可接入三相保護電流和零序電流。主機可接入 3 路弧光傳感器。

- 最大可輸出 6 路動作繼電器出口。

- 支持串口 MODBUS 通訊協議。

- 可接入測溫傳感器實現溫度的采集及報警。

- 支持面板安裝及柜內安裝 2 種安裝方式。

                   - 也可作為電纜頭防爆保護使用。
